ABB变频器ACS800系列简朴调试

2021-11-30 17:46:09

ABB变频器ACS800系列进场调试办法

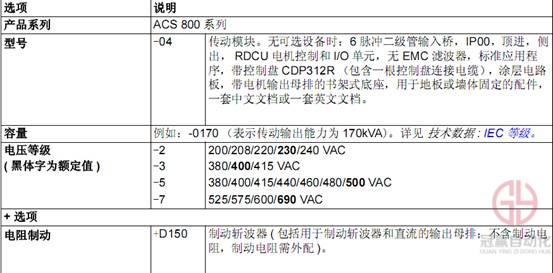

ACS800-04系列变频器系能耗制动，，，，，详细调试办法如下：

对应图纸，，，，，将变频器与控制板RDCU的光纤插上，，，，，电源线接上，，，，，RDCU与面板的通讯线接上。。。。

me体育官网自动化

一．上电前的准备及上电

1．检查变频器外部封装，，，，，在柜顶装有纸板，，，，，应把它去掉，，，，，避免盖住风口，，，，，将两根光纤和控制线接入I/O控制板（RMIO）上。。。。

2．比照图纸查线：短接接触器启动回蹊径（D141，，，，，D142），，，，，接控制电源线等，，，，，关于I/O控制板（RMIO）的接线，，，，，对应ABB工厂宏应用接线方法（ABB固件手册87页），，，，，查好后确认没问题，，，，，再上电。。。。(注：DI1为正向控制端，，，，，DI2为反向控制端，，，，，DI4为加减速时间选择，，，，，DI5为恒速控制端)

3．上电时，，，，，若是刚启动，，，，，当启动按钮一松开，，，，，接触器又断开，，，，，是由于接触器的启动回路中串进了故障继电器KA1。。。。3的常闭点，，，，，而变频器参数中默认的出厂设置设的是故障反置，，，，，可以通过以下要领解决：

再启动时，，，，，一直按着启动按钮，，，，，通过面板按PAR键进入参数，，，，，将参数14。。。。3中的参数“Fault(-1)”改成“Fault”，，，，，继电器KA1.3线圈释放，，，，，再松开启动按钮，，，，，变频器就正常启动了。。。。（详细设置参数办法详见后面先容）

二．面板操作简介

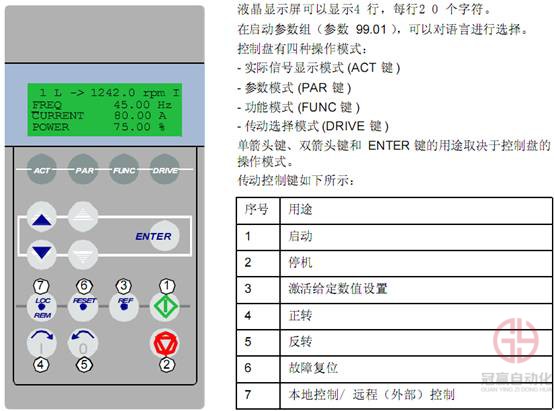

控制盘有四种操作模式：现实信号显示模式（ACT键）、参数模式（PAR键）、功效模式（FUNC键）、传动选择模式（DRIVE键）。。。。其它键用途详见ABB固件手册25页控制盘章节。。。。如下图：

me体育官网自动化

三．面板控制

1．上电后，，，，，按“PAR”进入参数组99，，，，，将99.04设为“SCALAR”标量控制，，，，，（当电机额定电流小于变频器1/6时，，，，，参数设置不适用于DTC Direct Torque 直接转矩控制）

2．将99.01设为“ENGLISH”、99.02设为“FACTORY”工厂宏(本说明只针对工厂宏参数设置)

3．通过启动向导设置电机基本参数：（详见ABB固件手册35页）

1）按“FUNC”进入功效模式。。。。

2）通过上下箭头（双箭头上下翻页）选择“Motor Setup”

3）按“ENTER”，，，，，进入下一项，，，，，到选择“MOTOR NOM VOLTAGE”，，，，，按“ENTER”，，，，，通过上下箭头输入电机额定电压（其中双箭头为快加减，，，，，单箭头为慢加减）。。。。

4）模拟第3）项依次输入电机额定电流，，，，，频率等额定参数。。。。

5）设置完后，，，，，按“ACT” 退出。。。。

4．通过参数模式设置电机基本参数（参数组99）(以带车间5.5KW小电机三角形接法为例)

参数号	设定值	注释
99.01	ENGLISH	英语（语言）
99.02	FACTORY	工厂宏（应用宏）
99.03	NO	不恢复出厂设置
99.04	SCALAR	标量控制模式（当电机额定电流小于变频器1/6时，，，，，参数设置不适用于DTC Direct Torque 直接转矩控制）
99.05	380V	电机额定电压
99.06	14A	电机额定电流
99.07	50HZ	电机额定频率
99.08	691rpm	电机额定速率
99.09	5.5KW	电机额定功率
99.10	ID MAGN	不适用辨识运行

设置完后，，，，，按“ACT” 退出。。。。

5．设置外部启动，，，，，阻止转向控制信号参数：第10组参数：（外部启动，，，，，�；；；；妥蚩刂菩藕旁矗�

参数号	设定值	注释
10.1	DI1 F DI1 R	DI1通为正向启动，，，，，DI2通为反向启动，，，，，全通或全断为�；；；；�
10.3	REQUEST	允许用户界说偏向

6．通过控制面板上“LOC/REM”键，，，，，设置为外地控制，，，，，操作面板上显示为“1L”.

7．按“REF”键，，，，，和上、下选择键，，，，，来设置一个给定频率值，，，，，按“ENTER”键输入。。。。

8．选择“启动”或“阻止”键启动电机，，，，，按“正转”或“反转”键控制电机运转偏向。。。。

9．通过参数1.x可以监控电机运行参数（电流，，，，，电压，，，，，频率等）详见ABB固件手册98页监控参数组1。。。。

四．I/0远程控制

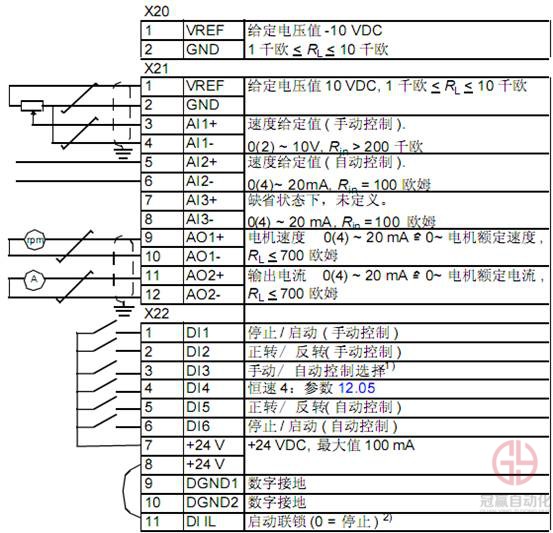

1．凭证图纸接入在AI1端子上接入可调的0-10V直流电源，，，，，来控制频率给定，，，，，按工厂宏外部控制接线，，，，，接入DI1,DI2,DI4,DI5等。。。。（其中DI1为正向启动开关，，，，，DI2为反向启动阻止开关，，，，，DI4为加减速时间选择开关，，，，，DI5为恒速选择开关）

me体育官网自动化

2．上电后，，，，，按“PAR”进入参数组99，，，，，将99.04设为“SCALAR”标量控制，，，，，（当电机额定电流小于变频器1/6时，，，，，参数设置不适用于DTC Direct Torque 直接转矩控制）

3．将99.01设为“ENGLISH”、99.02设为“FACTORY”工厂宏(本说明只针对工厂宏参数设置)

4．通过启动向导设置电机基本参数：（详见ABB固件手册35页）

1）按“FUNC”进入功效模式。。。。

2）通过上下箭头（双箭头上下翻页）选择“Motor Setup”

4）模拟第3）项依次输入电机额定电流，，，，，频率等额定参数。。。。

5）设置完后，，，，，按“ACT” 退出。。。。

5．通过参数模式设置电机基本参数（参数组99）(以带车间5.5KW小电机三角形接法为例)

参数号	设定值	注释
99.01	ENGLISH	英语（语言）
99.02	FACTORY	工厂宏（应用宏）
99.03	NO	不恢复出厂设置
99.04	SCALAR	标量控制模式（当电机额定电流小于变频器1/6时，，，，，参数设置不适用于DTC Direct Torque 直接转矩控制）
99.05	380V	电机额定电压
99.06	14A	电机额定电流
99.07	50HZ	电机额定频率
99.08	691rpm	电机额定速率
99.09	5.5KW	电机额定功率
99.10	ID MAGN	不适用辨识运行

设置完后，，，，，按“ACT” 退出。。。。

6．设置外部启动，，，，，阻止转向控制信号参数：第10组参数：（外部启动，，，，，�；；；；妥蚩刂菩藕旁矗�

参数号	设定值	注释
10.1	DI1 F DI1 R	DI1通为正向启动，，，，，DI2通为反向启动，，，，，全通或全断为�；；；；�
10.3	REQUEST	允许用户界说偏向
