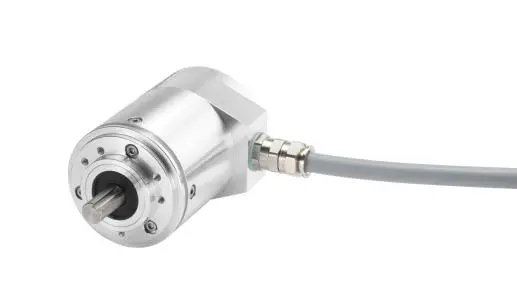

旋转编码器基本先容,什么是旋转编码器
旋转编码器是用来丈量转速的装置，，，，，光电式旋转编码器通过光电转换，，，，，可将输出轴的角位移、角速率等机械量转换成响应的电脉冲以数字量输出（REP）。。它分为单路输出和双路输出两种。。手艺参数主要有每转脉冲数（几十个到几千个都有），，，，，和供电电压等。。单路输出是指旋转编码器的输出是一组脉冲，，，，，而双路输出的旋转编码器输出两组A/B相位差90度的脉冲，，，，，通过这两组脉冲不但可以丈量转速，，，，，还可以判断旋转的偏向。。
编码器如以信号原理来分可分为
增量脉冲编码器:SPC
绝对脉冲编码器:APC
两者一样平常都应用于速率控制或位置控制系统的检测元件.
增量型编码器与绝对型编码器的区分
事情原理
由一其中心有轴的光电码盘，，，，，其上有环形通、暗的刻线，，，，，有光电发射和吸收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相关于一个周波为360度），，，，，将C、D信号反向，，，，，叠加在A、B两相上，，，，，可增强稳固信号；；；；另每转输出一个Z相脉冲以代表零位参考位。。
由于A、B两相相差90度，，，，，可通过较量A相在前照旧B相在前，，，，，以判别编码器的正转与反转，，，，，通过零位脉冲，，，，，可获得编码器的零位参考位。。
编码器码盘的质料有玻璃、金属、塑料，，，，，玻璃码盘是在玻璃上沉积很薄的刻线，，，，，其热稳固性好，，，，，精度高，，，，，金属码盘直接以通和欠亨刻线，，，，，不易碎，，，，，但由于金属有一定的厚度，，，，，精度就有限制，，，，，其热稳固性就要比玻璃的差一个数目级，，，，，塑料码盘是经济型的，，，，，其本钱低，，，，，但精度、热稳固性、寿命均要差一些。。
区分率—编码器以每旋转360度提供几多的通或暗刻线称为区分率，，，，，也称剖析分度、或直接称几多线，，，，，一样平常在每转分度5~10000线。。
信号输出
信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，，，，，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，，，，，编码器的信号吸收装备接口应与编码器对应。。
信号毗连—编码器的脉冲信号一样平常毗连计数器、PLC、盘算机，，，，，PLC和盘算机毗连的�？？？？ ？橛械退倌？？？？ ？橛敫咚倌？？？？ ？橹�，，，，，开关频率有低有高。。
如单相联接，，，，，用于单偏向计数，，，，，单偏向测速。。
A.B两相联接，，，，，用于正反向计数、判断正反向和测速。。
A、B、Z三相联接，，，，，用于带参考位修正的位置丈量。。
A、A-，，，，，B、B-，，，，，Z、Z-毗连，，，，，由于带有对称负信号的毗连，，，，，电流关于电缆孝顺的电磁场为0，，，，，衰减最小，，，，，抗滋扰最佳，，，，，可传输较远的距离。。
关于TTL的带有对称负信号输出的编码器，，，，，信号传输距离可达150米。。
旋转编码器由细密器件组成，，，，，故当受到较大的攻击时，，，，，可能会损坏内部功效，，，，，使用上应充分注重。。
注重事项
（1）装置
装置时不要给轴施加直接的攻击。。
编码器轴与机械的毗连，，，，，应使用柔性毗连器。。在轴上装毗连器时，，，，，不要硬压入。。纵然使用毗连器，，，，，因装置不良，，，，，也有可能给轴加上比允许负荷还大的负荷，，，，，或造成拨芯征象，，，，，因此，，，，，要特殊注重。。
轴承寿命与使用条件有关，，，，，受轴承荷重的影响特殊大。。如轴承负荷比划定荷重小，，，，，可大大延伸轴承寿命。。
不要将旋转编码器举行拆解，，，，，这样做将有损防油和防滴性能。。防滴型产品不宜恒久浸在水、油中，，，，，外貌有水、油时应擦拭清洁。。
�。�2）振动
加在旋转编码器上的振动，，，，，往往会成为误脉冲爆发的缘故原由。。因此，，，，，应对设置场合、装置场合加以注重。。每转爆发的脉冲数越多，，，，，旋转槽圆盘的槽孔距离越窄，，，，，越易受到振动的影响。。在低速旋转或阻止时，，，，，加在轴或本体上的振动使旋转槽圆盘颤抖，，，，，可能会爆发误脉冲。。
�。�3）关于配线和毗连
误配线，，，，，可能会损坏内部回路，，，，，故在配线时应充分注重：
①配线应在电源OFF状态下举行，，，，，电源接通时，，，，，若输出线接触电源，，，，，则有时会损坏输出回路。。
②若配线过失，，，，，则有时会损坏内部回路，，，，，以是配线时应充分注重电源的极性等。。
④若和高压线、动力线并行配线，，，，，则有时会受到感应造成误行动成损坏，，，，，以是要疏散开另行配线。。
④延伸电线时，，，，，应在10m以下。。并且由于电线的漫衍容量，，，，，波形的上升、下降时间会较长，，，，，有问题时，，，，，接纳施密特回路等对波形举行整形。。
⑤为了阻止感应噪声等，，，，，要只管用最短距离配线。。向集成电路输入时，，，，，特殊需要注重。。
⑥电线延伸时，，，，，因导体电阻及线间电容的影响，，，，，波形的上升、下降时间加长，，，，，容易爆发信号间的滋扰（串音），，，，，因此应用电阻小、线间电容低的电线（双绞线、屏障线）。。
关于HTL的带有对称负信号输出的编码器，，，，，信号传输距离可达300米
