电子变压器就是开关稳压电源。。。它现实上就是一种逆变器。。。首先把交流电变为直流电.然后用电子元件组成一个振荡器直流电变为高频交流电.通过开关变压器输出所需要的电压然后二次整流供用电器使用。。。开关稳压电源具有体积小，，，，，，重量轻,价钱低等优点,以是被普遍用在种种电器中。。。
电子变压器事情原理

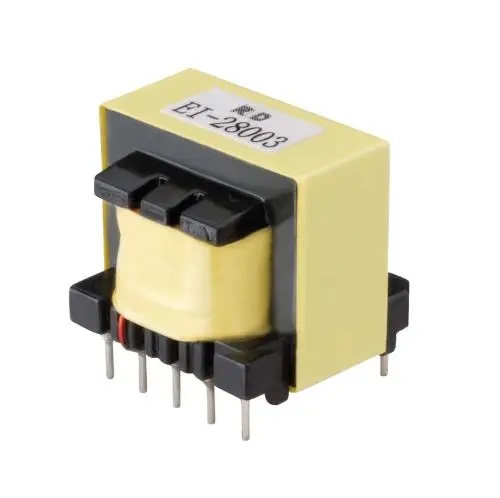

事情原理与开关电源相似，，，，，，二极管VD1～VD4组成整流桥把市电酿成直流电，，，，，，由振荡变压器T1，，，，，，三极管VT1、VT2组成的高频振荡电路，，，，，，将脉动直流酿成高频电流，，，，，，然后由铁氧体输出变压器T2对高频高压脉冲降压，，，，，，获得所需的电压和功率。。。R1为限流电阻。。。电阻R2、电容C1和双向触发二极管VD5组成启动触发电路。。。 三极管VT1、VT2选用S13005，，，，，，其B为15～2 0倍。。。也可用C3093等BUceo>=35OV的大功率三极管。。。触发二极管VD5选用32V左右的DB3或VR60。。。振荡变压器可自制，，，，，，用音频线绕制在 H7 X 10 X 6的磁环上。。。TIa、T1b绕3匝，，，，，，Tc绕1匝。。。铁氧体输出变压器T2也需自制，，，，，，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。。。T2a用直径为0．45mm高强度漆包线绕100匝，，，，，，T2b用直径为1．25mm高强度漆包线绕8匝。。。 二极管VD1～VD4选用 IN4007型，，，，，，双向触发二极管选用DB3型，，，，，，电容C1～C3选用聚丙聚酯涤纶电容，，，，，，耐压250V。。。
电路事情时，，，，，，A点事情电压约为12V；；B点约为25V；；C点约为105V；；D点约为10V。。。若是电压不知足上述数值，，，，，，或电路不振荡，，，，，，则应检查电路有无错焊、漏焊或虚焊。。。然后再检查VT1、VT2是否优异，，，，，，T1a、T1b的相位是否准确。。。整个电路装调乐成后，，，，，，可装入用金属质料制作的小盒内，，，，，，发利于屏障和散热，，，，，，但必需注重电路与外壳的绝缘。。。引外，，，，，，改变T2 a、b二线圈的匝数，，，，，，则可改变输出的高频电压。。。
电子变压器除了体积较小外，，，，，，在电力变压器与电子变压器二者之间，，，，，，并没有明确的分界线。。。一样平常提供60Hz电力网络之电源均很是重大，，，，，，它可能是涵盖有半个洲地区那般大的容量。。。电子装置的电力限制，，，，，，通常受限于整流、放大，，，，，，与系统其它组件的能力，，，，，，其中有些部份属放大电力者，，，，，，但如与电力系统发电能力相较量，，，，，，它仍然归属于小电力之规模。。。
种种电子装备常用到变压器，，，，，，理由是：提供种种电压阶级确保系统正常操作;提供系统中以差别电位操作部份得以电气隔离;对交流电流提供高阻抗，，，，，，但对直流则提供低的阻抗;在差别的电位下，，，，，，维持或修饰波形与频率响应。。。「阻抗」其中之一项主要看法，，，，，，亦即电子学特征之一，，，，，，其乃预设一种装备，，，，，，即当电路组件阻抗系从一阶级改变到另外的一个阶级时，，，，，，其间纵然用到一种装备-变压器。。。
关于电子装置而言，，，，，，重量和空间通常是一项起劲追求之目的，，，，，，至于效率、清静性与可靠性，，，，，，更是主要的思量因素。。。变压器除了能够在一个系统里占有显著百分比的重量和空间外，，，，，，另一方面在可靠性方面，，，，，，它亦是权衡因子中之一要项。。。在它应用方面的差别，，，，，，使得电力变压器并不适合应用于电子电路上。。。
电子变压器分类
电子变压器和半导体开关器件，，，，，，半导体整流器件，，，，，，电容器一起，，，，，，称为电源装置中的 4大主要元器件。。。凭证在电源装置中的作用，，，，，，电子变压器可以分为：
1）起电压和功率变换作用的电源变压器，，，，，，功率变压器，，，，，，整流变压器，，，，，，逆变变压器，，，，，，开关变压器，，，，，，脉冲功率变压器；；
2）起转达宽带、声频、中周功率和信号作用的宽带变压器，，，，，，声频变压器，，，，，，中周变压器；；
3）起转达脉冲、驱动和触发信号作用的脉冲变压器，，，，，，驱动变压器，，，，，，触发变压器；；
4）起原边和副边绝缘隔离作用的隔离变压器，，，，，，起屏障作用的屏障变压器；；
5）起单相变三相或三相变单相作用的相数变换变压器，，，，，，起改变输出相位作用的相位变换变压器（移相器）；；
6）起改变输出频率作用的倍频或分频变压器；；
7）起改变输出阻抗与负载阻抗相匹配作用的匹配变压器；；
8）起稳固输出电压或电流作用的稳压变压器（包括恒压变压器）或稳流变压器，，，，，，起调理输出电压作用的调压变压器；；
9）起交流和直流滤波作用的滤波电感器；；
10）起抑制电磁滋扰作用的电磁滋扰滤波电感器，，，，，，起抑制噪声作用的噪声滤波电感器；；
11）起吸收浪涌电流作用的吸收电感器，，，，，，起减缓电流转变速率的缓冲电感器；；
12）起储能作用的储能电感器，，，，，，起资助半导体开关换向作用的换向电感器；；
13）起开关作用的磁性开关电感器和变压器；；
14）起调理电感作用的可控电感器和饱和电感器；；
15）起变换电压、电流或脉冲检测信号的电压互感器、电流互感器、脉冲互感器、直流互感器、零磁通互感器、弱电互感器、零序电流互感器、霍尔电流电压检测器。。。
