富凌DZB300系列变频器在工业洗衣机上的应用
小序
工业洗衣机由电机通过皮带变速发动内胆转动、且在时序控制器作用下正反旋转，，，，， ，发动水和 衣物作差别步运动，，，，， ，使水和衣物等相互摩擦、揉搓，，，，， ，抵达洗净的目的。。。。本机接纳一台三相异步电念头或一台调速电机(洗染机)作运转动力，，，，， ，当接通电源时，，，，， ，电源指示灯亮，，，，， ，三位开关控制点动、阻止、自动，，，，， ，点动位置时点动指示灯亮，，，，， ，可实现点动对门;自动位置时运转指示灯亮，，，，， ，凭证洗涤工艺要求选择洗涤时间，，，，， ，机械将在划定的时间内正反自动运转洗涤。。。。
近些年来，，，，， ，工业洗涤装备尤其以水洗装备为主，，，，， ，变频器的应用越来越普及，，，，， ，变频器也因此为工业洗涤装备带来了全新的手艺革命，，，，， ，从最早的不可调速的半自动洗衣机到用两个双速电机来实现四个速率的全自动洗衣机，，，，， ，最后生长到只需一个电机就可实现多段速率的现代洗衣机。。。。

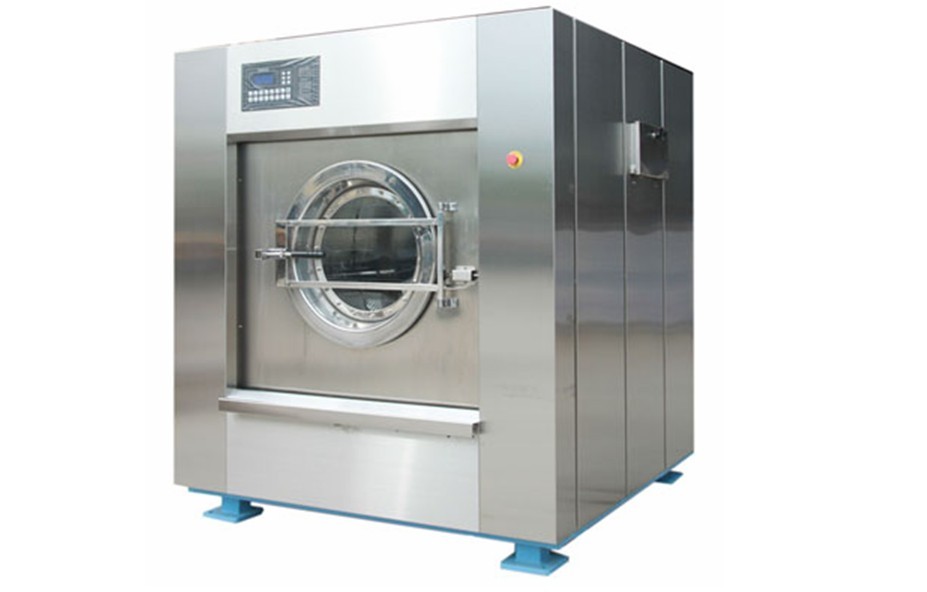

全自动工业洗衣机的组成及事情原理：
全自动工业洗衣机是指具有初洗、洗涤、漂洗、漂白和脱水等功效，，，，， ，并且各功效之间不需要人工操作，，，，， ，就能实现自动转换的大容量洗衣机。。。。该洗衣机按减振与避振的差别方法，，，，， ，可分为悬浮避振式和注水平衡避振式，，，，， ，以及重力牢靠式三种，，，，， ，现在市场上主流产品都是悬浮避振式全自动工业洗衣机。。。。其主要由外壳、机架面板、主轴内滚筒、传动系统、避振系统、前门部件、加料部件、制动部件、放水阀门部件、超振部件、控制部件、管路部件和气动系统等组成。。。。
全自动工业洗衣机的事情原理是，，，，， ，在时序控制器的统一调理治理下，，，，， ，通过变频器控制异步电念头不中止地执行正反旋转以实现水和衣物的差别步运动，，，，， ，从而使水和衣物等相互摩擦、揉搓，，，，， ，抵达洗净的目的。。。。其主要有以下洗涤程序：
l 全自动工业洗衣机的传动系统：
传动系统是工业洗衣机极其主要的组成部分，，，，， ，因主要为洗衣机提供动力支持而加入所有洗涤历程。。。。传动系统由电念头和种种变速机构组成，，，，， ，现在主要使用变频器，，，，， ，故而显著简化了其组成部件，，，，， ，一样平常是由变频器、变频电念头、带轮及传动带等组成。。。。且其整个洗涤阶段随着变频器的频率自动调理而实现无攻击、无中心过渡(变速箱、变速装置或联轴器、离合器等)装置的恒转矩变速（无级调速），，，，， ，使洗涤历程的能耗获得显着下降。。。。
工业洗衣神秘求变频器能提供高转矩、多段速、宽电压规模、自动转差赔偿和利便的通讯方法；； ；；；；性能稳固，，，，， ，能顺应种种宾馆、旅馆洗衣房的高温、高湿的情形；； ；；；；要求变频器能顺应工业洗衣机特定的洗涤工艺要求和特定客户群的效劳要求。。。。
富凌DZB300工业洗衣机专用变频器接纳科学的自界说V/F曲线，，，，， ，使洗衣机启动平稳，，，，， ，起动电流小！�。。�，，， ，低速力矩大等特点，，，，， ，在客户使用历程中运行稳固，，，，， ，备受客户的青睐。。。。
l 传动系统的电气接线图及变频器参数设置:

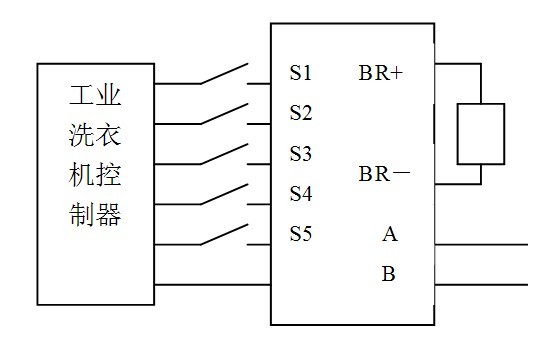

工业洗衣机电源主要为三相380AC，，，，， ，电气及其控制系统接线如下图：
全自动工业洗衣机变频器主要功效参数设置如下表：上图中，，，，， ，S1/DCM与S2/DCM划分为变频器启动阻止兼正反转切换端子，，，，， ，当仅S1与DCM闭适时，，，，， ，变频器则正转运行；； ；；；；当仅S2与DCM闭适时，，，，， ，则变频器反转运行。。。。若S1与S2同时与DCM断开或者闭适时，，，，， ，变频器则为�；； ；；；；刺！�。。
S3～S6端子为数字量信号端口，，，，， ，其公共端统一为DCM，，，，， ，即与DCM闭合导通有用。。。。其中S3、S4、S5端子则为变频器多段速端子，，，，， ，可以划分与工业洗衣机的均布、中脱、高脱三个洗涤程序对应。。。。而X6端子则界说为加减速时间选择端子，，，，， ，可以便捷地选择变频器界说的4个差别的加减速时间，，，，， ，以科学有用地确定工业洗衣机差别洗涤程序时，，，，， ，拥有最佳的加减速时间，，，，， ，从而抵达最理想洗涤效果并显著降低机械攻击，，，，， ，使洗衣机始终事情在最优状态。。。。
R、S、T为三相输入，，，，， ，U、V、W为变频器三相输出。。。。A/B为变频器继电器输出端子。。。。凭证现实电气设计及其控制需要，，，，， ，客户可以极其利便的选择常闭或者常浚�？？Ｆ鹪纯谖ň涑觥！�。。BR+、BR－为变频器外接制动电阻端口，，，，， ，用来加装与变频器功率品级匹配的各功率量级的制动电阻。。。。
全自动工业洗衣机变频器主要功效参数设置如下表：
| 参 数 代 码 | 参 数 名 称 | 设定值 |
| F0.00 | 速率控制模式 | 1 |
| F0.01 | 运行指令通道 | 1 |
| F0.03 | 频率指令选择 | 0 |
| F0.04 | 最大运行频率 | 200 |
| F0.05 | 运行频率上限 | 200 |
| F0.08 | 第一加速时间 | 20 |
| F0.09 | 第一减速时间 | 20 |
| F0.11 | 载波频率 | 5 |
| F1.21 | 转矩提升 | 4 |
| F1.22 | 转矩提升阻止频率 | 20 |
| F2.04 | S4端子功效选择 | 12 |
| F2.05 | S5端子功效选择 | 13 |
| F2.06 | S6端子功效选择 | 14 |
| F2.21 | 多功效继电器输出 | 2 |
| F3.03 | STOP键�；； ；；；；πа≡� | 3 |
| F4.13 | FDT电平检测值 | 17 |
| F4.14 | FDT电平滞后值 | 8 |
| F4.30 | 多段速1 | 4 |
| F4.31 | 多段速2 | 8 |
| F4.32 | 多段速3 | 45 |
| F4.33 | 多段速4 | 70 |
| F5.01 | 电机过载�；； ；；；；さ缌� | 120 |
| F5.04 | 过压失速�；； ；；；；� | 1 |
| F1.20 | 多点V／F曲线选择 | 0 |
| F1.25 | V／F控制频率点1 | 1.3HZ |
| F1.26 | V／F控制电压点1 | 18V |
| F1.27 | V／F控制频率点2 | 2.5HZ |
| F1.28 | V／F控制电压点2 | 30V |
| F7.41 | 多段速加速时间使能 | 0 |
| F7.42 | 第二加速时间 | 10 |
| F7.43 | 第二减速时间 | 10 |
| F7.44 | 第三加速时间 | 10 |
| F7.45 | 第三减速时间 | 10 |
| F7.46 | 第四加速时间 | 10 |
| F7.47 | 第四减速时间 | 10 |
注：1、多段速与洗涤程序的对应及其频率设置可以凭证现实功效要求修改相关匹配设置。。。。
2、设定的4个详细加减速时间也可以凭证现实功效匹配要求举行相关设置修改。。。。
注重事项：
V/F曲线的自界说是工业洗衣机变频器应用调试最为要害的办法，，，，， ，调试历程中必需凭证现场工况来举行一连优化，，，，， ，主要要掌握以下原则：
◆ 工业洗衣机启动要缓慢且平稳，，，，， ，变频器的低频启动转矩要大。。。。
◆ 要注重V/F曲线的斜率，，，，， ，V/F曲线各设置点斜率过大会引起运行电流偏大，，，，， ，斜率太小则无法启动运行。。。。因此要凭证电机及其现场情形综合掌握。。。。
附：全自动工业洗衣机因其特殊的工艺程序要求，，，，， ，在变频器选型时，，，，， ，一样平常都是在洗衣机所配备的电机额定功率基础上，，，，， ，放大一档功率品级配备变频器。。。。

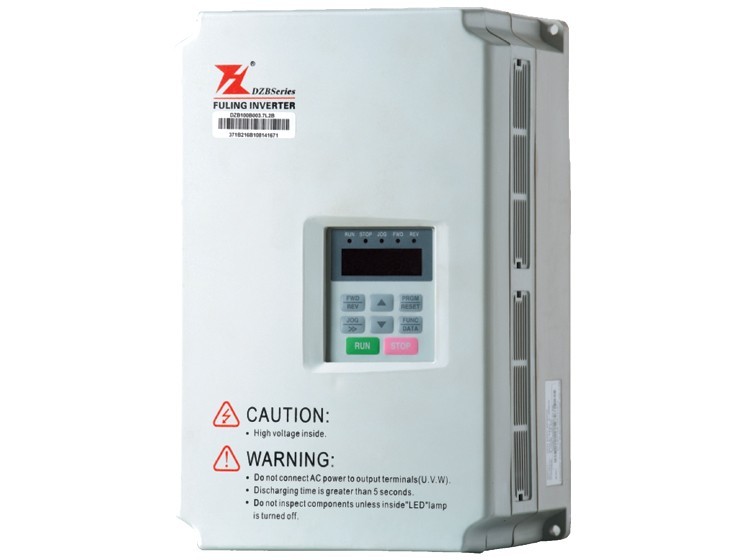

富凌DZB300系列变频器基本信息与介绍：
DZB300系列通用型矢量变频器，，，，， ，接纳DSP全数字控制系统和矢量控制算法，，，，， ，实现高性能、高精度的电机驱动控制，，，，， ，在提高产品的可靠性和情形顺应性的同时，，，，， ，强化了客户易用性和行业专业化的设计，，，，， ，功效更优化、应用更无邪、性能更稳固。。。。浚�？？？善毡橛糜谑鼗病⒔鹗艏庸ぶ行囊约岸运俾士刂凭取⒆叵煊λ俾省⒌推凳涑鎏卣饕蠼细叩某『稀！�。。
产品特点：
◆ 两种速率控制方法：无PG矢量控制（SVC）、V/F控制
◆ 无PG矢量控制（SVC）：启动转矩0.5Hz可达150%
◆ 8段浅易PLC功效、多段速控制和PID控制
◆ 支持多种频率设定：数字设定、模拟量设定、PID设定、RS485通讯设定
◆ I/O端子可自由编程，，，，， ，凭证用户需要组合出多种事情模式
◆ 具备跳跃频率控制功效，，，，， ，可有用抑制机械共振，，，，， ，使系统越发稳固可靠
◆ 具备瞬时掉电坚持功效，，，，， ，可阻止因瞬时掉电�；； ；；；；跋焐�
◆ 具备过转矩、欠转矩检测功效
◆ 自动电压调解功效，，，，， ，有用解决大功率电机低频振荡问题
◆ 提供多种故障�；； ；；；；すπВ汗鳌⒐埂⑶费埂⒐取⒐亍⑷毕嗟仁凳奔嗫乇；； ；；；；ぃ�，，， ，确保清静运行
◆ 37kW以上变频器内置电抗器，，，，， ，提高了输入侧的功率因数也提高了整机的效率和稳固性
◆ 0.75~15kW内置制动单位
l AC380V 系列额定参数：
| 型号 | AC380V系列 | 7 | 15 | 22 | 37 | 55 | 75 | 110 | 150 | 185 | 220 | 300 |
| 额定功率(kW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | |
| 额定 | 额定输出容量 | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 |
| 输出 | 额定输出电流 | 2.5 | 3.7 | 5 | 8.5 | 13 | 18 | 24 | 30 | 39 | 46 | 58 |
| 最高输出电压 | 三相380V对应输入电压 | |||||||||||
| 额定输入 | 输入电流(A) | 3.2 | 4.8 | 6.5 | 11 | 16 | 23 | 31 | 39 | 50 | 58 | 75 |
| 额定输入电压频率 | 三相380V 50/60Hz | |||||||||||
| 允许电压波动规模 | ±15% | |||||||||||
| 允许频率波动规模 | 47~63Hz | |||||||||||
| AC380V系列 | 750 | 930 | 1100 | 1320 | 1600 | 1870 | 2000 | 2200 | 2500 | 2800 | 3150 | |
| 额定功率(kW) | 75 | 93 | 110 | 132 | 130 | 187 | 200 | 220 | 250 | 280 | 315 | |
| 额定输出 | 额定容量(kVA) | 100 | 125 | 150 | 175 | 220 | 250 | 270 | 300 | 330 | 370 | 420 |
| 额定输出电流(A) | 150 | 170 | 210 | 250 | 300 | 340 | 380 | 430 | 470 | 520 | 620 | |
| 最高输出电压(V) | 三相380V（对应输入电压） | |||||||||||
| 额定输入 | 输入电流(A) | 190 | 220 | 260 | 320 | 350 | 390 | 450 | 480 | 520 | 590 | 700 |
| 额定输入电压频率 | 三相380V 50/60Hz | |||||||||||
| 允许电压波动规模 | ±15% | |||||||||||
| 允许频率波动规模 | 47~63Hz | |||||||||||
